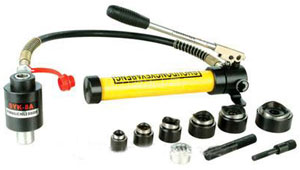

液壓開孔器結構輕巧、美觀、易攜帶、可供冶金、石油、化工、電子、電器、船舶、機械等行業安裝維修電線管道、指示燈、儀表開關等的開孔，更適用于已成型的儀表面板底板，開關 箱分線電器盒的壁面開孔之用。液壓開孔器是一種能在4mm以下的金屬板上開孔的先進手動液壓工具，能夠起到一般沖壓設備所不能 達到的開孔作用。其操作簡便、省力、速度快、加工面平整 光潔，也不受場地，位置限制均可使用，安全可靠。 |
技術參數：
|
型號
|
開孔范圍
|
最大剪切刀
|
最大行程
|
配置模具
|
|
SYK-8B
|
圓孔 22-60
|
120KN
|
22mm
|
Φ22、Φ27、Φ34 、Φ43、Φ49 、Φ60
|
|
SYK-15
|
圓孔 63-114
|
150KN
|
22mm
|
Φ63 、Φ76、 Φ89 、Φ100、Φ114
|
1.待開孔工件在開孔前，先用手電鉆打一個11.5㎜的引導孔。
2.將活塞拉桿，旋進活塞缸的螺孔中，然后將墊圈套進活塞 拉桿再套進凹模。再將活塞拉桿伸進工件的引導孔，最后 擰進凸模使凸模的刀口和加工面緊密結合，凸模、工件、 凹模三者可靠固定。
3.按順時針?lè)较蜿P(guān)住回油閥，然后反復按撳加力手柄，使活 塞泵開始工作，油壓上升，凹凸模之間剪切力增加，模具 在工件上剪孔，直到剪通為止。剪通后應立即停止按撳加 力手柄。
4.按逆時針?lè)较蛩砷_回油閥，使油壓全部卸載。經過上述４ 步操作就完成了一個完整的開孔操作程序。
5.擰下凸模，清除凹模中廢板，揩干凈模具。
